Was ist eine Bildtrommel im Drucker und wann muss sie ersetzt werden?
Ein Laserdrucker wird von den meisten Menschen in erster Linie mit dem Toner in Verbindung gebracht, der von Zeit zu Zeit ausgetauscht werden muss. Die Tonerkartusche ist jedoch nicht das einzige Bauteil, das einen entscheidenden Einfluss auf die Qualität des Druckergebnisses hat. Eine sehr wichtige Rolle spielt nämlich auch die optische Einheit bzw. die optische Walze. Dabei können Sie auch auf Bezeichnungen wie „Fotowalze“, „Druckwalze“, „Bildgebungswalze“, „OPC-Walze“ oder „Bildgebungsbaugruppe“ stoßen. Und obwohl all diese Begriffe auf den ersten Blick recht kompliziert wirken mögen, ist das Funktionsprinzip dieses Druckerteils letztendlich relativ einfach.

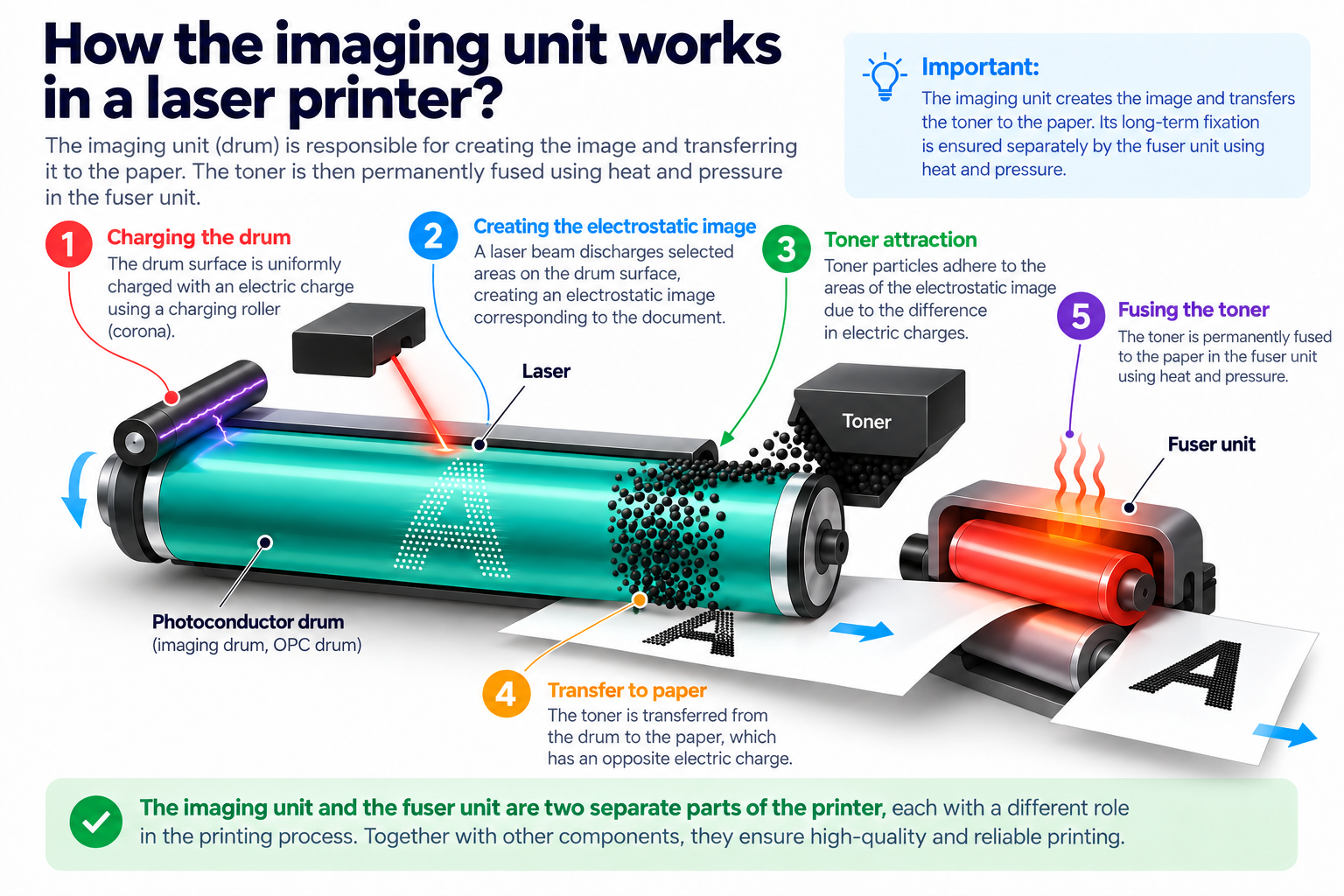

Was ist eine Bildtrommel und wie funktioniert sie?
Die Bildtrommel ist eine der wichtigsten Komponenten eines Laserdruckers, da sie an der Erzeugung des Druckbildes und dessen Übertragung auf das Papier beteiligt ist. Ihr wichtigster Bestandteil ist die lichtempfindliche Trommel, deren Oberfläche auf das Licht des Lasers reagiert. Der Laser erzeugt auf ihrer Oberfläche ein elektrostatisches Bild, das dem Dokument entspricht, das Sie drucken möchten.
An den entsprechenden Stellen der Trommel haftet anschließend das Tonerpulver, das im nächsten Schritt des Druckvorgangs auf das Papier übertragen wird. Damit ist der Prozess jedoch noch nicht abgeschlossen. Der Toner muss anschließend mithilfe von Wärme und Druck dauerhaft auf dem Papier fixiert werden. Dafür ist die Fixiereinheit des Druckers zuständig.
Bildtrommel und Fixiereinheit sind somit zwei unterschiedliche Komponenten eines Laserdruckers. Falls Sie sich also schon einmal gefragt haben, warum frisch bedrucktes Papier warm ist, liegt das nicht an der Bildtrommel, sondern an der abschließenden thermischen Fixierung des Toners.
Quelle: TonerPartner/Mit ChatGPT AI generiert
Toner ist keine Bildtrommel. Was ist der Unterschied?
Toner und Bildtrommel arbeiten beim Drucken eng zusammen, sind jedoch keineswegs dasselbe. Die Tonerkartusche enthält das Tonerpulver, aus dem der eigentliche Text oder das Bild entsteht. Die Bildtrommel hingegen sorgt für die Erzeugung des Druckbildes und die Übertragung des Toners während des Druckvorgangs.
Etwas komplizierter wird die Situation dadurch, dass Laserdrucker nicht immer gleich aufgebaut sind. Bei einigen Modellen ist die Fototrommel Bestandteil der Tonerkartusche, sodass beim Austausch des Toners automatisch auch die Trommel gewechselt wird. Bei anderen Druckern sind Toner und Bildtrommel hingegen getrennt und beide Verbrauchskomponenten haben eine eigene Lebensdauer. Wenn Sie sich nicht sicher sind, welche Lösung Ihr Drucker verwendet, sehen Sie im Handbuch nach oder suchen Sie im Internet anhand der genauen Modellbezeichnung.
Eine separate Bildtrommel hält in der Regel deutlich länger als eine einzelne Tonerkartusche und muss daher nicht bei jedem Tonerwechsel ausgetauscht werden. Die konkrete Lebensdauer kann sich je nach Druckermodell jedoch deutlich unterscheiden.
Wie lange hält eine Bildtrommel?
Die Lebensdauer einer Bildtrommel wird von den Herstellern in der Regel anhand der Anzahl gedruckter Seiten angegeben. Abhängig vom jeweiligen Druckermodell kann sie mehrere Zehntausend Seiten betragen. Den genauen Wert sollten Sie jedoch immer für das konkrete Modell der Bildtrommel überprüfen.
Die angegebene Reichweite sollte außerdem lediglich als Richtwert betrachtet werden. Die tatsächliche Lebensdauer kann durch das Druckverhalten, die Art der Nutzung des Druckers sowie durch die Umgebungsbedingungen beeinflusst werden. Daher lässt sich nicht pauschal sagen, dass die Bildtrommel beispielsweise nach jeder dritten Tonerkartusche ausgetauscht werden muss. Entscheidend sind der konkrete Drucker und die jeweilige Bildtrommel.
Tipp: Achten Sie beim Kauf einer neuen Bildtrommel nicht nur auf den Preis. Prüfen Sie auch die angegebene Reichweite und vor allem die Kompatibilität mit Ihrem genauen Druckermodell. So können Sie letztlich Druckkosten sparen. Weitere Tipps zum Sparen beim Drucken finden Sie in unserem nächsten Artikel.

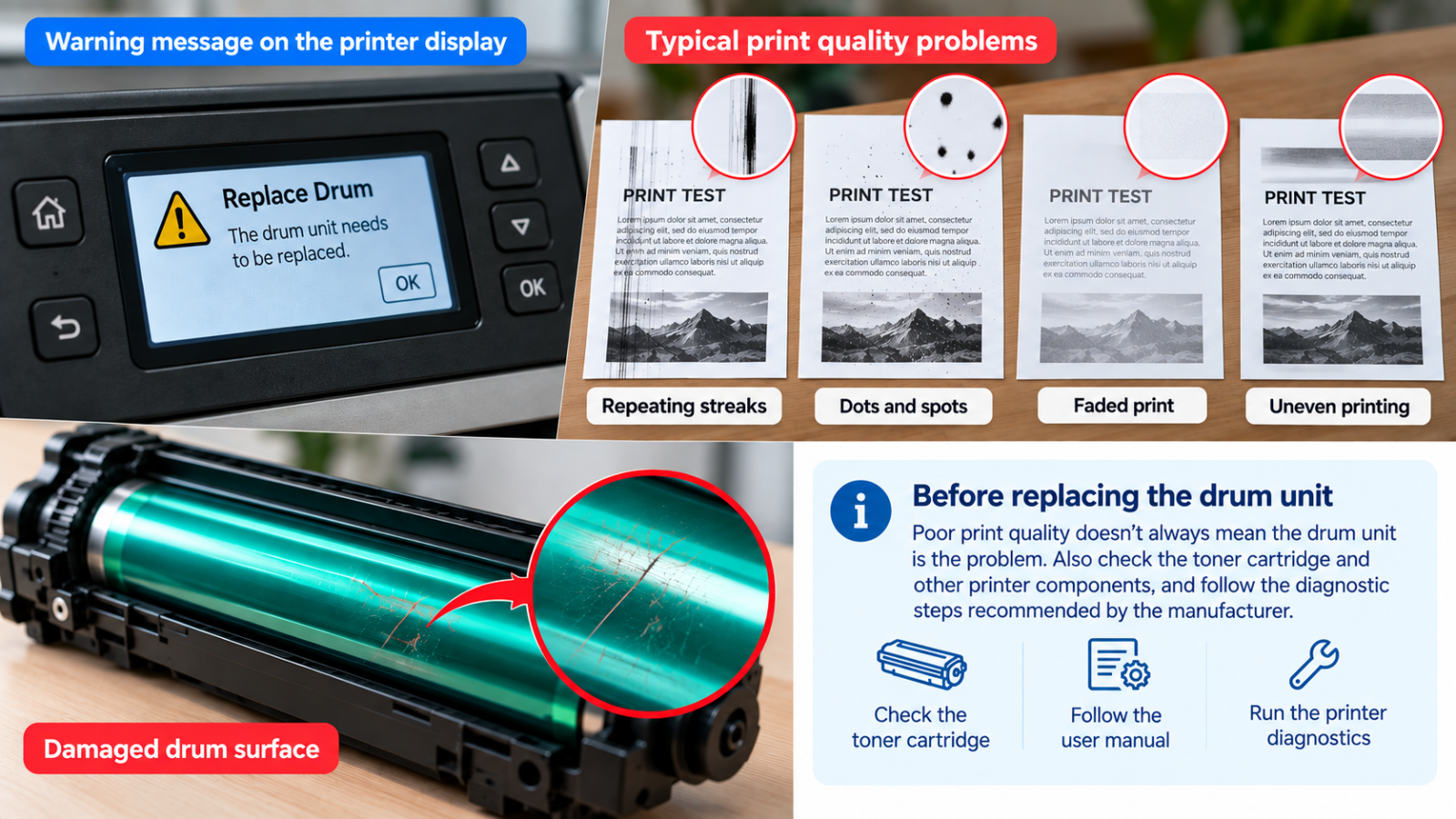

Woran erkennt man, dass die Bildtrommel ausgetauscht werden muss?
Am einfachsten ist es, wenn der Drucker selbst darauf hinweist, dass ein Austausch erforderlich ist. Je nach Hersteller und Modell kann beispielsweise eine Meldung zum Austausch der Trommel, der Bildeinheit oder eine Meldung wie „Replace Drum“ beziehungsweise „Replace Imaging Unit“ erscheinen.
Auch eine nachlassende Druckqualität kann auf eine verschlissene oder beschädigte Bildtrommel hinweisen. Typische Anzeichen sind regelmäßig wiederkehrende Flecken, Punkte oder Streifen, blasse Bereiche oder ein ungleichmäßiges Druckbild. Insbesondere ein Fehler, der regelmäßig an derselben Stelle auftritt, kann auf eine Beschädigung der Trommeloberfläche zurückzuführen sein, da er bei jeder Umdrehung der Trommel erneut sichtbar wird.
Eine schlechtere Druckqualität bedeutet jedoch nicht automatisch, dass eine neue Bildtrommel gekauft werden muss. Ähnliche Probleme können auch durch die Tonerkartusche oder eine andere Komponente des Druckers verursacht werden. Vor dem Austausch empfiehlt es sich daher, den Zustand der Verbrauchsmaterialien zu überprüfen und gegebenenfalls die vom Hersteller empfohlene Diagnose durchzuführen.
Quelle: TonerPartner/Mit ChatGPT AI generiert
Wie reinigt man die Trommel eines Laserdruckers?
Wenn auf den Ausdrucken Verschmutzungen auftreten, muss die Bildtrommel nicht zwangsläufig das Ende ihrer Lebensdauer erreicht haben. In einigen Fällen kann eine Reinigung helfen. Dabei sollten Sie jedoch immer die Anweisungen des Herstellers des jeweiligen Druckers beachten.
Die Oberfläche der Fototrommel ist sehr empfindlich. Daher sollten Sie sie keinesfalls mit den Fingern berühren, aggressive Reinigungsmittel verwenden oder unnötig lange intensivem Licht aussetzen. Einige Drucker verfügen außerdem über einen eigenen Mechanismus zur Reinigung bestimmter Teile des Drucksystems. Ist die Trommel physisch zerkratzt oder ihre lichtempfindliche Beschichtung verschlissen, kann eine Reinigung das Problem nicht beheben und die Einheit muss ausgetauscht werden.
Wie wählt man die richtige Bildtrommel aus?
Bei der Auswahl einer neuen Bildeinheit ist die Kompatibilität mit dem Drucker das wichtigste Kriterium. Es reicht also nicht aus, lediglich zu wissen, dass Sie beispielsweise einen Drucker von Brother, Canon, HP oder einer anderen Marke besitzen. Sie benötigen die genaue Modellbezeichnung des Geräts, um die passende Bildtrommel zu finden.
Neben Original-Bildeinheiten sind auch kompatible Alternativen erhältlich. Ähnlich wie bei Tonerkartuschen können diese eine preislich attraktive Alternative darstellen. Prüfen Sie jedoch immer die Kompatibilität, die angegebene Reichweite und weitere Parameter des jeweiligen Produkts.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-2510 (DR2510), black (schwarz)
Auf Lager > 10 Stk.
31,61 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-2401 (DR2401), black (schwarz)
Auf Lager > 10 Stk.
13,83 € ohne MwSt.
SAMSUNG MLT-R116 (SV134A) - Bildtrommel TonerPartner PREMIUM, black (schwarz)
Auf Lager > 10 Stk.
16,06 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-3400 (DR3400), black (schwarz)
Auf Lager > 10 Stk.
50,93 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-3600 (DR3600), black (schwarz)
Auf Lager > 10 Stk.
37,95 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-1000/DR-1030/1050/1070/1075/1090 (DR1030), black (schwarz)
Auf Lager > 10 Stk.
19,33 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-2300 (DR2300), black (schwarz)
Auf Lager > 10 Stk.
29,27 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-2200 (DR2200), black (schwarz)
Auf Lager > 10 Stk.
30,14 € ohne MwSt.
TonerPartner Bildtrommel PREMIUM, black (schwarz) – kompatible Bildtrommel für HP 19A (CF219A)
Auf Lager > 10 Stk.
16,85 € ohne MwSt.
OKI B411 (44574302) - Bildtrommel TonerPartner PREMIUM, black (schwarz)
Auf Lager > 10 Stk.
57,61 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-2590 (DR2590), black (schwarz)
Auf Lager > 10 Stk.
12,47 € ohne MwSt.
Bildtrommel TonerPartner PREMIUM kompatibel mit BROTHER DR-B023 (DRB023), black (schwarz)
Auf Lager > 10 Stk.
17,94 € ohne MwSt.
XEROX 101R00664 - Bildtrommel TonerPartner PREMIUM, black (schwarz)
Auf Lager > 10 Stk.
24,92 € ohne MwSt.
TonerPartner Bildtrommel PREMIUM, black (schwarz) – kompatible Bildtrommel für HP 32A (CF232A)
Auf Lager > 10 Stk.
34,03 € ohne MwSt.
XEROX 3052 (101R00474) - Bildtrommel TonerPartner PREMIUM, black (schwarz)
Auf Lager > 10 Stk.
18,08 € ohne MwSt.

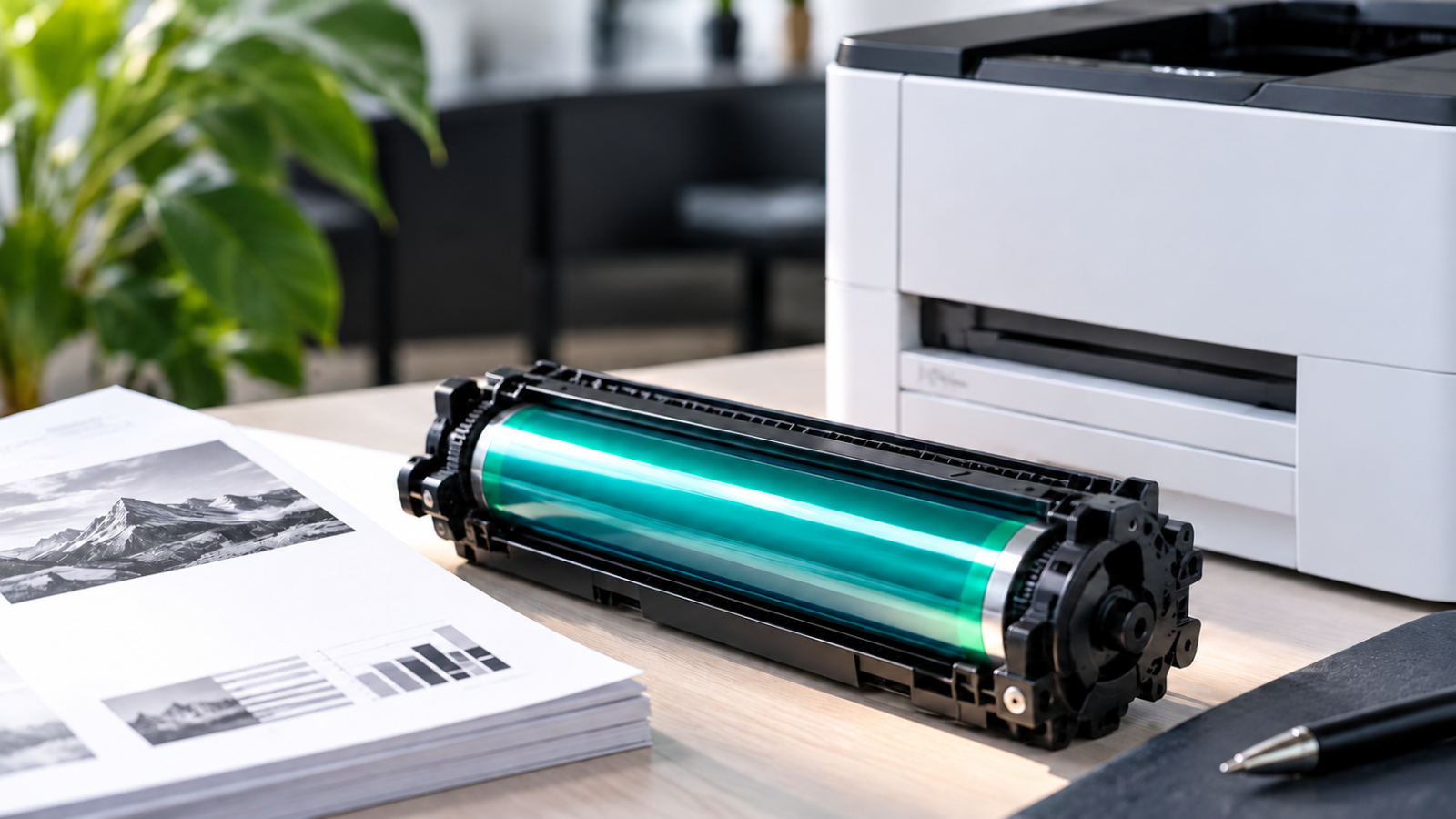

Eine universelle Bildtrommel kann für alle Farben geeignet sein
Achten Sie auch auf die Anzahl der enthaltenen Einheiten und die Angaben zur Kompatibilität. Bei Farblaserdruckern können Sie nämlich auf universelle kompatible Bildtrommeln stoßen, die für alle Farben geeignet sind – BK (Schwarz), C (Cyan), M (Magenta) und Y (Gelb).
Die Kennzeichnung BK+C+M+Y bedeutet jedoch nicht automatisch, dass die Verpackung vier Bildtrommeln enthält. Ist beim Produkt eine Stückzahl von eins angegeben, erhalten Sie eine universelle Bildtrommel, die für jede der genannten Farbpositionen verwendet werden kann. Es handelt sich also nicht um ein Set aus vier Stück. Darüber hinaus kann das Produktfoto lediglich der Veranschaulichung dienen. Orientieren Sie sich beim Kauf daher immer in erster Linie an der Produktbeschreibung und der angegebenen Stückzahl in der Verpackung.
Wenn Sie beispielsweise nur die Bildtrommel für die Farbe Cyan austauschen müssen und das betreffende Universalmodell BK+C+M+Y unterstützt, verwenden Sie ein gekauftes Exemplar für genau diese Position. Wenn Sie mehrere separate Einheiten im Drucker gleichzeitig austauschen möchten, benötigen Sie entsprechend mehrere Exemplare.
Wie wird eine Bildtrommel ausgetauscht?
Der genaue Ablauf des Austauschs unterscheidet sich je nach Bauweise des jeweiligen Druckers. Am sichersten ist es daher, stets die Anleitung des Herstellers zu befolgen. In der Regel muss der Drucker ausgeschaltet, die entsprechende Abdeckung geöffnet und anschließend die Tonerkartusche beziehungsweise die Einheit aus Toner und Trommel entnommen werden. Danach wird die alte Bildtrommel durch eine neue ersetzt.
Achten Sie beim Umgang mit der neuen Fototrommel besonders auf ihre empfindliche Oberfläche und vermeiden Sie unnötige Berührungen. Bei einigen Druckern kann es nach der Installation einer neuen Einheit außerdem erforderlich sein, den Lebensdauerzähler zurückzusetzen. Auch dieser Schritt ist jedoch nicht bei allen Geräten notwendig und hängt vom jeweiligen Druckermodell ab.
Wählen Sie die passende Bildtrommel für Ihren Drucker
Die Bildtrommel hat entscheidenden Einfluss auf die Druckqualität
Bei Problemen mit einem Laserdrucker ist die Tonerkartusche meist der erste Verdächtige, sie ist jedoch nicht die einzige Komponente, die sich mit der Zeit abnutzt. Die Bildtrommel hat nämlich entscheidenden Einfluss auf die Druckqualität. Bei Druckern mit separater Fototrommel muss daher mit einem gelegentlichen Austausch gerechnet werden.
Orientieren Sie sich beim Kauf einer neuen Einheit daher immer an der genauen Modellbezeichnung Ihres Druckers und prüfen Sie die Kompatibilität, die angegebene Reichweite sowie die Anzahl der Einheiten in der Verpackung. Beachten Sie insbesondere bei universellen Einheiten für Farblaserdrucker, dass die Kennzeichnung BK+C+M+Y bedeuten kann, dass eine einzelne Trommel mit allen vier Farbpositionen kompatibel ist – und nicht, dass sich vier Trommeln in einer Verpackung befinden. So wissen Sie genau, was Sie bestellen, und vermeiden unangenehme Überraschungen beim Auspacken der Lieferung.
